5 网络层：控制平面

1 路由选择算法

1.1 路由 (route) 的概念

• 路由：按照某种指标找到一条从源节点到目标节点的较好路径

  • 指标: 站数，延迟，费用，队列长度等，或者是一些单纯指标的加权平均

• 以网络为单位进行路由（路由信息通告 + 路由计算）

  • 网络为单位进行路由，路由信息传输、计算和匹配的代价低
  • 前提条件是：一个网络所有节点地址前缀相同，且物理上聚集
  • 路由就是：计算网络到其他网络如何走的问题

• 网络到网络的路由 = 路由器 - 路由器之间路由

  • 网络对应的路由器到其他网络对应的路由器的路由
  • 在一个网络中：路由器 - 主机之间的通信（第一跳或者最后一跳），链路层解决
  • 到了这个路由器就是到了这个网络

• 路由选择算法: 网络层软件的一部分，完成路由功能

1.2 路由选择算法引入

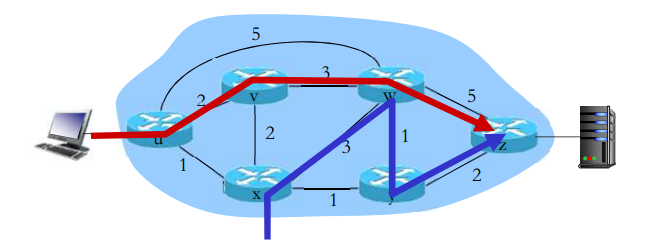

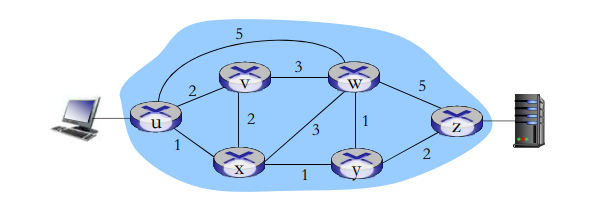

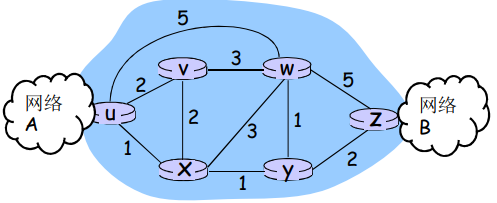

网络的图抽象

• 图: \(G = (N,E)\)
• \(N =\) 路由器集合 \(= \{ u, v, w, x, y, z \}\)
• \(E =\) 链路集合 \(= \{ (u,v), (u,x), (v,x), (v,w), (x,w), (x,y), (w,y), (w,z), (y,z) \}\)
  • \(c(x,x')\) = 链路（边）的代价 \((x,x')\)
  • 代价可能总为１
  • 或是 链路带宽的倒数
  • 或是 拥塞情况的倒数

路由的输入：拓扑、边的代价、源节点 路由的输出：源节点的汇集树

• 汇集树（最小代价树）
  • 此节点到所有其它节点的最优路径形成的树
  • 路由选择算法就是为所有路由器找到并使用汇集树

路由算法分类

全局:

• 所有的路由器拥有完整的拓扑和边的代价的信息
• “link state” LS 算法

分布式:

• 路由器只知道与它有物理连接关系的邻居路由器，和到相应邻居路由器的代价值
• 迭代地与邻居交换路由信息、计算路由信息
• “distance vector” DV 算法

静态:

• 路由随时间变化缓慢
• 非自适应算法：不能适应网络拓扑和通信量的变化，路由表是事先计算好的

动态:

• 路由变化很快
  • 周期性更新
  • 根据链路代价的变化而变化
• 自适应路由选择：能适应网络拓扑和通信量的变化

1.3 link state

链路状态路由选择 (link state routing)

1.3.1 发现相邻节点，获知对方网络地址*

• 一个路由器上电之后，向所有线路发送 HELLO 分组
• 其它路由器收到 HELLO 分组，回送应答，在应答分组中，告知自己的名字(全局唯一)
• 在 LAN 中，通过广播 HELLO 分组，获得其它路由器的信息，可以认为引入一个人工节点

1.3.2 测量到相邻节点的代价*

• 实测法，发送一个分组要求对方立即响应
• 回送一个 ECHO 分组
• 通过测量时间可以估算出延迟情况

1.3.3 组装一个分组，描述相邻节点的情况*

• 发送者名称
• 序号: 版本号，每次发送新的通告，序号加 1
• 年龄: 这个通告的存活时间，防止旧数据永远留在网络里
• 列表: 给出它相邻节点，和它到相邻节点的延迟

1.3.4 将分组通过扩散的方法发到所有其它路由器*

• 顺序号: 用于控制无穷的扩散，每个路由器都记录 (源路由器，序号)，根据序号发现重复的或老的就不扩散
  • 具体问题1: 循环使用问题
  • 具体问题2: 路由器崩溃之后序号从 0 开始
  • 具体问题3: 序号出现错误
• 解决问题的办法: 年龄字段 (age)
  • 生成一个分组时，年龄字段不为 0
  • 每个一个时间段，AGE 字段减 1
  • AGE 字段为 0 的分组将被抛弃

1.3.5 通过 Dijkstra 算法找出最短路径

Dijkstra算法

• 路由器获得各站点 LS 分组和整个网络的拓扑
• 通过 Dijkstra 算法计算出到其它各路由器的最短路径 (汇集树)
• 将计算结果安装到路由表中

LS 的应用情况

• OSPF 协议是一种 LS 协议，被用于 Internet 上
• IS-IS: 被用于 Internet 主干中，Netware

符号标记:

• \(c(i,j)\): 从节点 \(i\) 到节点 \(j\) 的链路代价 (初始状态下非相邻节点之间的链路代价为\(∞\))
• \(D(v)\): 从源节点到节点 \(v\) 的当前路径代价
• \(p(v)\): 从源到节点 \(v\) 的路径前序节点
• \(N'\): 当前已经知道最优路径的的节点集合

节点标记: 每一个节点使用 \((D(v),p(v))\) 如：\((3,B)\) 标记

具体的例子：ppt 12 页开始看

1. 算法复杂度（计算层面）

   • 基本逻辑：在包含 n 个节点的网络中，算法需要进行 n 次迭代。
   • 操作细节：每次迭代都需要检查所有尚未加入集合 N 的节点 w。
   • 复杂度结论：这导致总共需要 n(n+1)/2 次比较，因此时间复杂度为 O(n²)。
   • 优化空间：存在更高效的实现方式，可以将复杂度降低至 O(n log n)。

2. 消息复杂度（通信层面）

   • 广播需求：每个路由器必须将其链路状态信息广播给其他 n 个路由器。
   • 广播效率：利用高效的广播算法，从单一源点 disseminate（传播）一条广播消息仅需 O(n) 次链路跨越（link crossings）。
   • 总体开销：由于每个路由器的消息都需要跨越 O(n) 条链路，整体消息复杂度为 O(n²)。

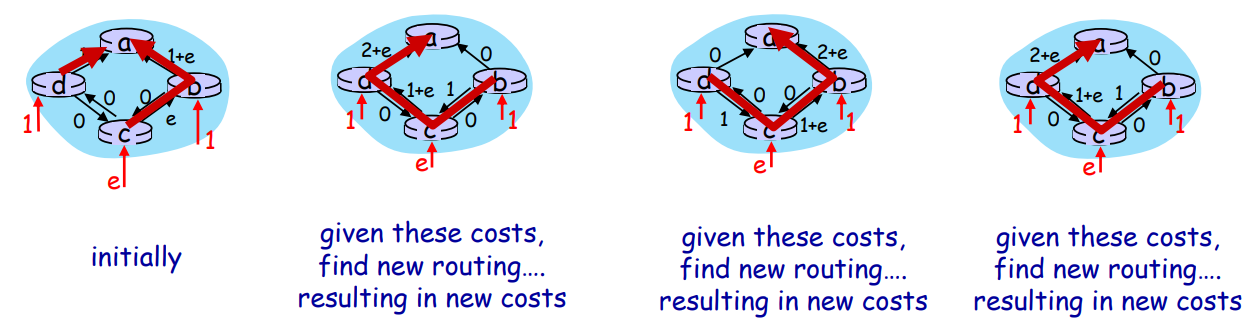

可能的震荡

• 链路代价 = 链路承载的流量
• 一开始计算出最轻载的路径，但由于各个分组均使用这个路径，导致这个路径变为重载，于是又计算出一个新的路径，而这个路径又变为重载，如此循环

1.4 distance vector

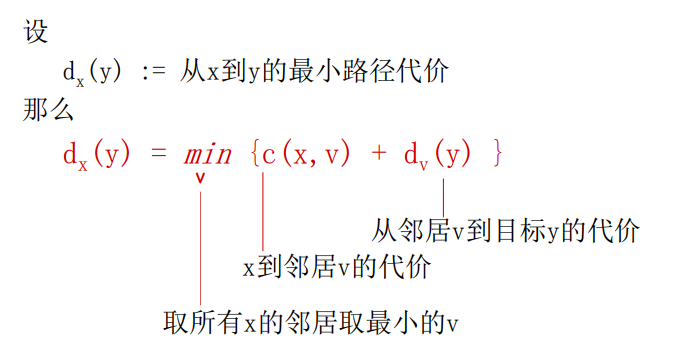

Bellman-Ford算法

距离矢量路由选择 (distance vector routing)

• 动态路由算法之一
• 距离矢量路由选择的基本思想
  • 各路由器维护一张路由表（To, Next, cost）
  • 各路由器与相邻路由器交换路由表
  • 根据获得的路由信息，更新路由表
• 代价及相邻节点间代价的获得
  • 跳数(hops)，延迟(delay)，队列长度
  • 相邻节点间代价的获得：通过实测
• 路由信息的更新
  • 根据实测得到本节点 A 到相邻站点的代价（如:延迟）
  • 根据各相邻站点声称它们到目标站点 B 的代价
  • 计算出本站点 A 经过各相邻站点到目标站点 B 的代价
  • 找到一个最小的代价，和相应的下一个节点 Z，到达节点 B 经过此节点 Z，并且代价为 A-Z-B 的代价
  • 其它所有的目标节点一个计算法

每个节点：

• 等待 (本地链路代价变化或者从邻居传送新的 DV 报文)
• 重新计算各目标代价估计值
• 如果到任何目标的 DV 发生变化，通告邻居

异步式、迭代：每次本地迭代被以下事件触发

• 本地链路代价变化了
• 从邻居来了 DV 的更新消息

分布式、自停止：每个节点只是在自己的 DV 改变之后向邻居通告

• 然后邻居们在有必要的时候通知他们的邻居
• 没有收到通知，不做动作

具体的例子：ppt 32 页开始看

{width=800}

DV 的无穷计算问题

好消息传得快

“好消息”：一个新的节点接入，或者发现了一条更短的路径

场景设定：有一个线型拓扑网络 A - B - C - D - E。假设每个链路的代价（距离）都是 1。现在看各个节点是如何学习到 “前往节点 A 的距离” 的。具体过程：

1. 初始状态: 只有 A 知道自己的存在，距离为 0。节点 B、C、D、E 都不知道如何到达 A，所以它们路由表里记录的到达A的距离都是无穷大（\(\infty\)）。
2. 第 1 次交换后: A 把自己的路由信息告诉了邻居 B。B 发现直接连着 A，于是 B 更新自己到达 A 的距离为 1。
3. 第 2 次交换后: B 把 “我到 A 距离是 1” 告诉了 C。C 通过计算得出：我到 B 是 1，B 到 A 是 1，那我经过 B 到 A 的距离就是 2。
4. 第 3 次交换后: C 把信息传给 D，D 算出自己到 A的距离是 3。
5. 第 4 次交换后: D 把信息传给 E，E 算出自己到 A的距离是 4。

结论：好消息的传播速度是每一个交换周期前进一个路由器。如果网络有 \(N\) 个节点，最多需要 \(N-1\) 次交换，全网就能收敛（都知道了这条好路）。这非常快且高效。

坏消息传得慢（无穷计算问题）

“坏消息”：链路断开，或者代价变大

场景设定：网络原本已经稳定，大家都知道怎么去A（B=1, C=2, D=3, E=4）。突然，A 和 B 之间的链路断开了！（或者 A 宕机了）。

为什么会产生无穷计算？DV算法的一个致命弱点是：路由器只知道到达目的地的距离和下一跳是谁，但不知道完整的路径。具体过程：

1. A-B 断开瞬间（第 1 次交换前）：B 发现自己直连 A 的路断了，到 A 的距离变成了无穷大（\(\infty\)）。
2. 第 1 次交换：
   • B 正在寻找新的出路，它收到了邻居 C 的路由信息。C 告诉 B：“嘿，我能到达 A，距离是2！”
   • 盲点出现： B 根本不知道 C 的这条 “距离为 2” 的路，其实是原路返回必须经过 B 自己的（C \(\rightarrow\) B \(\rightarrow\) A）。B 天真地以为 C 有另一条神奇的路通向 A。
   • 于是 B 更新了自己的路由表：我要经过 C 去 A，距离 = C 到 A 的距离 (2) + B 到 C 的距离 (1) = 3。
   • (注：课件右下角的公式 =Min(left, right)+1 就是这个意思。B 在左边断路变成 \(\infty\) 和右边 C 的 2 之间取最小值，加上本身的链路开销 1，得到了 3。)
3. 第 2 次交换：
   • 由于 B 的路由信息变了（从 1 变成了 3），它把新消息告诉了 C。
   • C 原本是经过 B 去 A 的。现在 C 听说它的下一跳 B 去 A 的距离变成了 3。
   • C 只能无奈地跟着更新：我经过 B 去 A，距离 = B 到 A 的新距离 (3) + C 到 B 的距离(1) = 4。
4. 后续交换（Ping-Pong 效应）：
   • 第 3 次交换：B 收到 C 的更新（C 变成 4 了），B 计算得出 4 + 1 = 5。
   • 第 4 次交换：C 收到 B 的更新（B 变成 5 了），C 计算得出 5 + 1 = 6。
   • 以此类推，B 和 C 就像踢皮球一样，把到达 A 的距离互相加1，数字越来越大：7, 8, 9…

结论：因为 B 和 C 形成了路由环路（Routing Loop），导致这个错误的信息会在它们之间无限循环递增，直到达到协议规定的“无穷大”值（INF，比如在RIP协议中16被定义为无穷大）。这就是所谓的 “无穷计算问题”。

水平分裂算法*

一种对无穷计算问题的解决办法

严格来说，课件展示的是带有 毒性逆转（Poison Reverse） 的水平分裂算法。

可以用一句大白话来概括这个算法的核心思想：“既然我是从你那儿学来的路线，我就绝不拿这条路线再反过来教你。”

具体逻辑：

1. 核心机制：“善意谎言”（毒性逆转）

   • 课件原话： “C知道要经过B才能到达A，所以C向B报告它到A的距离为INF；C告诉D它到A的真实距离”
   • 详细解释： 在正常情况下，C去往A的路径是 C -> B -> A。C之所以知道怎么去A，完全是因为B告诉了它。
     • 如果没有水平分裂： 当A-B断开时，C还会傻乎乎地告诉B：“我到A的距离是2哦”，从而误导B，引发上一页的死循环。
     • 有了水平分裂（毒性逆转）： C变得聪明了。它制定了一个规则：因为我的下一跳是B，所以在我发给B的路由更新里，我必须撒谎说我到A的距离是无穷大（INF）。 但对于不在这条路径上的邻居D，C依然报告真实的距离。
       • 一边虚假，一边真实，“水平分裂”

2. 破局过程：坏消息如何干净利落地传播

   • 第一次交换：死循环被扼杀在摇篮里
     • B发现自己直连A的链路断了，到A的距离变成了INF。
     • 这时候B向周围打听出路。C收到了B的询问。
     • 关键点来了：根据水平分裂规则，C之前发给B的报告里，一直宣称自己到A的距离是INF。所以B看到C的回复也是INF。
     • B心里想：“原来C也去不了A啊”。于是B彻底死心，将自己到A的距离老老实实地保持为 INF。死循环没有发生！
   • 第二次交换：C更新自己的状态
     • 既然B去A的距离变成了INF，B在下一次交换时，会把这个“坏消息”告诉它的邻居C。
     • C一看，自己去A的“下一跳”老大哥B都已经去不了A（INF）了，那自己肯定也去不了了。
     • 于是，C也将自己到A的距离更新为 INF。
   • 后续传播
     • 接着，C再把INF告诉D，D再告诉E……

最终结论：

• 课件原话： “…坏消息以一次交换一个路由器的速度传播”
• 详细解释： 采用了水平分裂算法后，“坏消息（链路断开）”不再像之前那样在两个节点之间来回踢皮球（无穷计算），而是像“好消息”一样，非常干脆、迅速地向后方传递。每一个交换周期，就有一个路由器更新为INF，网络迅速收敛到了正确的状态。

水平分裂的问题: 在某些拓扑形式下会失败（存在环路）

• A，B到D的距离为2，C到D的距离为1
• 如果C-D路径失败
• C获知到D为INF，从A,B获知到D的距离为INF，因此C认为D不可达
• A从C获知D的距离为INF，但从B处获知它到D的距离为2，因此A到B的距离为3，从B走
• B也有类似的问题
• 经过无限次之后，A和B都知道到D的距离为INF

1.5 LS 和 DV 算法的比较

消息复杂度:

• LS: \(n\) 路由器，发送报文 \(O(n^2)\) 个
  • 局部的路由信息，全局传播
• DV: 只和邻居交换信息，总收敛消息量取决于网络变化
  • 全局的路由信息，局部传播

收敛时间:

• LS: \(O(n^2)\) 算法，\(O(n^2)\) 消息交互量
  • 有可能震荡
• DV: 不固定，可能收敛较慢
  • 可能存在路由环路
  • 无穷计算问题

健壮性: 路由器故障会发生什么（LS胜出）:

• LS:
  • 节点会通告不正确的链路代价
  • 每个节点只计算自己的路由表
  • 错误信息影响较小，局部，路由较健壮
• DV:

  • DV 节点可能通告对全网所有节点的不正确路径代价

  • 每一个节点的路由表可能被其它节点使用

    • 错误可以扩散到全网

2 因特网中自治系统内部的路由选择

---

科大

平面路由的问题

• 规模巨大的网络中，路由信息的存储、传输和计算代价巨大
  • DV：距离矢量很大，且不能够收敛
  • LS：几百万个节点的 LS 分组的泛洪传输，存储以及最短路径算法的计算
• 管理问题：
  • 不同的网络所有者希望按照自己的方式管理网络
  • 希望对外隐藏自己网络的细节
  • 当然，还希望和其它网络互联

层次路由：将互联网分成一个个 AS (路由器区域)

• 某个区域内的路由器集合，自治系统 (AS)
• 一个 AS 用 AS Number（ASN）唯一标示
• 一个 ISP 可能包括 1 个或者多个 AS

路由变成了: 2个层次路由：

• AS 内部 路由：在同一个 AS 内路由器运行相同的路由协议
  • “intra-AS” routing protocol：内部网关协议
  • 不同的 AS 可能运行着不同的内部网关协议
  • 能够解决规模和管理问题
  • 如：RIP，OSPF，IGRP
  • 网关路由器：AS 边缘路由器，可以连接到其他 AS
• AS 间 运行AS间路由协议
  • “inter-AS” routing protocol：外部网关协议
  • 解决 AS 之间的路由问题，完成 AS 之间的互联互通

层次路由的优点：

• 解决了规模问题
  • 内部网关协议解决：AS 内部数量有限的路由器相互到达的问题，AS 内部规模可控
    • 如 AS 节点太多，可分割 AS，使得 AS 内部的节点数量有限
  • AS 之间的路由的规模问题
    • 增加一个 AS，对于 AS 之间的路由从总体上来说，只是增加了一个节点 = 子网（每个 AS 可以用一个点来表示）
    • 对于其他 AS 来说只是增加了一个表项，就是这个新增的 AS 如何走的问题
    • 扩展性强：规模增大，性能不会减得太多
• 解决了管理问题
  • 各个 AS 可以运行不同的内部网关协议
  • 可以使自己网络的细节不向外透露

---

2.1 自治系统

1. 自治系统（AS）的概念

   • 路由器被聚合到称为 “自治系统” 或 “域”（Domains）的区域中。
   • 这是网络管理的基本单元。

2. 域内路由（Intra-AS / Intra-domain）

   • 定义：指同一个 AS 内部路由器之间的路由。
   • 协议要求：AS 内的所有路由器必须运行相同的域内路由协议。
   • 灵活性：不同的 AS 之间可以运行不同的域内路由协议，互不干扰。

3. 网关路由器（Gateway Router）

   • 位置：位于 AS 的 “边缘”。
   • 连接：拥有通往其他 AS 路由器的链路。
   • 功能：既负责域内路由，也负责执行域间路由。

4. 域间路由（Inter-AS / Inter-domain）

   • 定义：指不同 AS 之间的路由。
   • 执行者：由网关路由器专门负责处理跨域的路由选择与转发。

转发表由域内和域间路由算法共同配置，分别负责内部及外部目的地的路由条目。

• 域内路由 (Intra-AS Routing)：专门用于确定自治系统（AS）内部目的地的转发条目
• 域间与域内路由协同 (Inter-AS & Intra-AS Routing)：两者共同配合，用于确定外部目的地的转发条目

假设 AS1 中的路由器接收到目的地为 AS1 之外的数据报，路由器应该将数据包转发到AS1中的网关路由器，但是哪一个？

AS1 域间路由必须：

1. 了解哪些目的地可以通过 AS2 到达，哪些通过 AS3 到达
2. 将此可达性信息传播到 AS1 中的所有路由器

最常见的 intra-AS 路由协议

• RIP：路由信息协议
  • 经典 DV：每 30 秒交换一次的 DVs
  • 不再广泛使用
• EIGRP：增强的内部网关路由协议
  • 基于 DV
• OSPF：开放最短路径优先
  • link-state routing
  • IS-IS 协议（ISO 标准，而不是 RFC 标准）本质上与 OSPF 相同

2.2 OSPF (Open Shortest Path First)

开放最短路径优先协议，自治系统内部的路由

1. 开放性与协议类型
   • OSPF 是公开可用的标准协议，属于经典的链路状态路由协议。
2. 信息分发机制
   • 每台路由器通过 IP 协议（不依赖TCP/UDP）向整个 AS 内的所有路由器泛洪链路状态通告
3. 度量标准
   • 支持多种链路成本度量方式，如带宽、延迟等
4. 路由计算
   • 每台路由器都拥有全网的完整拓扑视图，并运行 Dijkstra 算法来计算自身的转发表
5. 安全性
   • 所有 OSPF 报文均经过认证，以防止恶意入侵和伪造路由信息

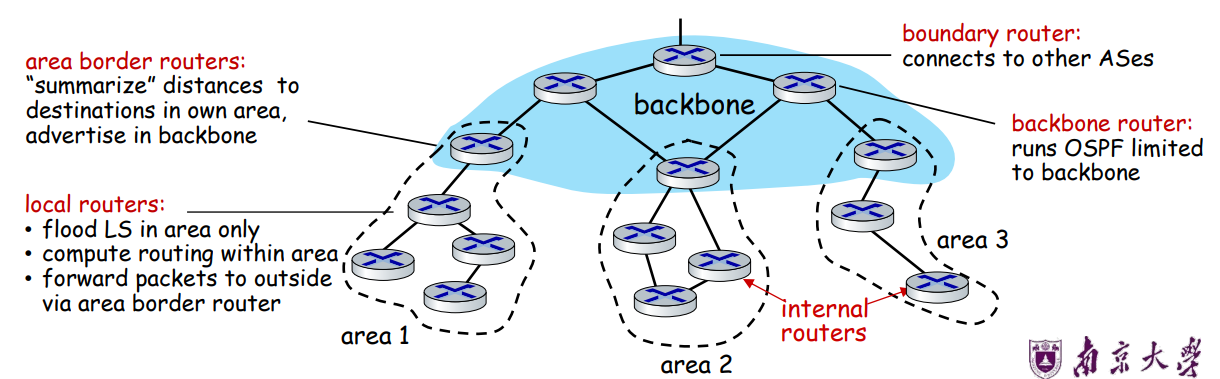

层次化的 OSPF 路由

• 2 个级别的层次性: 本地，骨干
  • 链路状态通告仅仅在本区域（本地/骨干）范围内进行
  • 每一个节点拥有本地区域的拓扑信息
    • 关于其他区域，只知道去它的方向，通过区域边界路由器（最短路径）
• 区域边界路由器: “汇总（聚集）” 到自己区域内网络的距离，向其它区域边界路由器通告
• 骨干路由器: 仅仅在骨干区域内，运行 OSPF 路由
• 边界路由器: 连接其它的 AS

3 ISP 之间的路由选择：BGP

3.1 互联网 AS 间路由：BGP

• BGP (Border Gateway Protocol): 边界网关协议，自治区域间路由协议 “事实上的” 标准
  • “将互联网各个 AS 粘在一起的胶水”

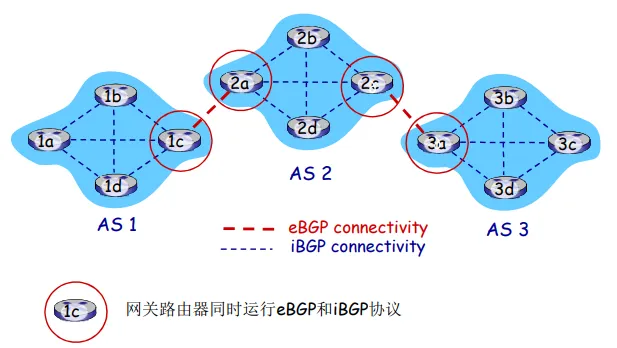

• BGP 提供给每个 AS 以以下方法：
  • eBGP: 从相邻的 ASes 那里获得子网可达信息
  • iBGP: 将获得的子网可达信息传遍到 AS 内部的所有路由器
  • 根据子网可达信息和策略来决定到达子网的 “好” 路径
  • 允许子网向互联网其他网络通告 “我在这里”
• 基于距离矢量算法
  • 不仅仅是距离矢量，还包括到达各个目标网络的详细路径（AS 序号的列表）能够避免简单 DV 算法的路由环路问题

BGP 会话: 2 个 BGP 路由器 (“peers”) 在一个半永久的 TCP 连接上交换 BGP 报文:

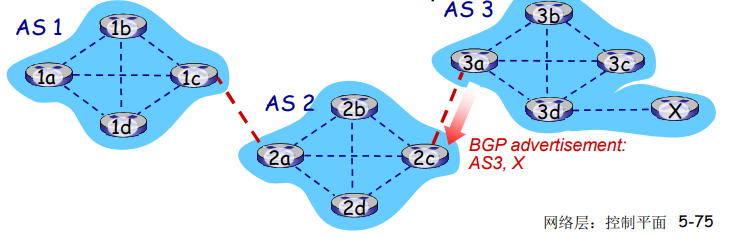

• 当 AS3 网关路由器 3a 向 AS2 的网关路由器 2c 通告路径：AS3, X（新上线）
  • 3a 参与 AS 内路由运算，知道本 AS 所有子网 X 信息
  • 语义上：AS3 向 AS2 承诺，它可以向子网 X 转发数据报
  • 3a 是 2c 关于 X 的下一跳（next hop）

BGP 路由

• 当通告一个子网前缀（destination）时，通告包括 BGP 属性
  • prefix + attributes = “route”
• 2 个重要的属性:
  • AS-PATH: 前缀的通告所经过的 AS 列表
    • 检测环路；多路径选择
    • 在向其它 AS 转发时，需要将自己的 AS 号加在路径上
  • NEXT-HOP: 从当前 AS 到下一跳 AS 有多个链路，告诉对方通过哪个转发
• 基于策略的路由（经济策略、政治策略）：
  • 当一个网关路由器接收到了一个路由通告，使用输入策略来接受或过滤（
    • 过滤原因例 1：不想经过某个AS，转发某些前缀的分组
    • 过滤原因例 2：已经有了一条往某前缀的偏好路径
  • 策略也决定了是否向它别的邻居通告收到的这个路由信息

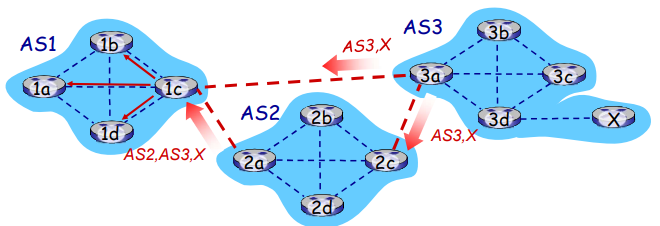

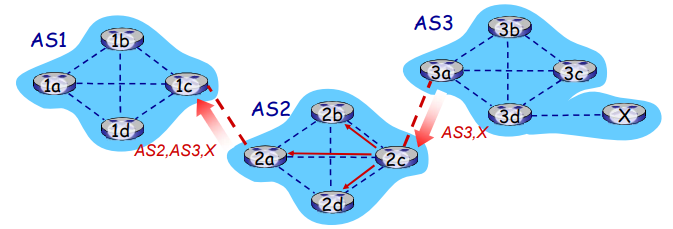

BGP 路径通告

• 路由器 AS2.2c 从 AS3.3a 接收到的 AS3.X 路由通告 (通过 eBGP)
• 基于 AS2 的输入策略，AS2.2c 决定接收 AS3.X 的通告，而且通过 iBGP 向 AS2 的所有路由器进行通告
• 基于 AS2 的策略，AS2 路由器 2a 通过 eBGP 向 AS1.1c 路由器通告 AS2,AS3.X 路由信息
  • 路径上加上了 AS2 自己作为 AS 序列的一跳

网关路由器可能获取有关一个子网 X 的多条路径，从多个 eBGP 会话上：

• AS1 网关路由器 1c 从 2a 学习到路径：AS2,AS3,X
• AS1 网关路由器 1c 从 3a 处学习到路径 AS3,X
• 基于策略，AS1 路由器 1c 选择了路径：AS3,X，而且通过 iBGP 告诉所有 AS1 内部的路由器

BGP 报文

• 使用 TCP 协议交换 BGP 报文
• BGP 报文：
  • OPEN：打开 TCP 连接，认证发送方
  • UPDATE：通告新路径（或者撤销原路径）
  • KEEPALIVE：在没有更新时保持连接，也用于对 OPEN 请求确认
  • NOTIFICATION：报告以前消息的错误，也用来关闭连接

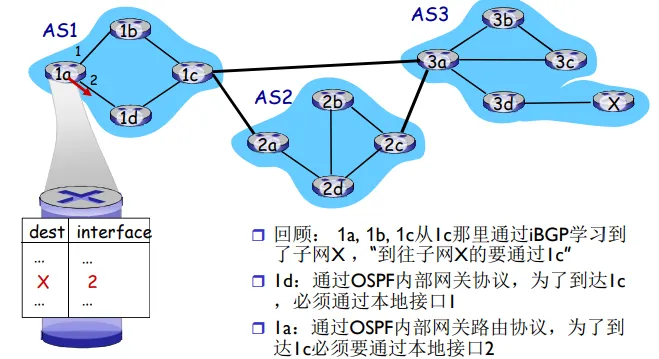

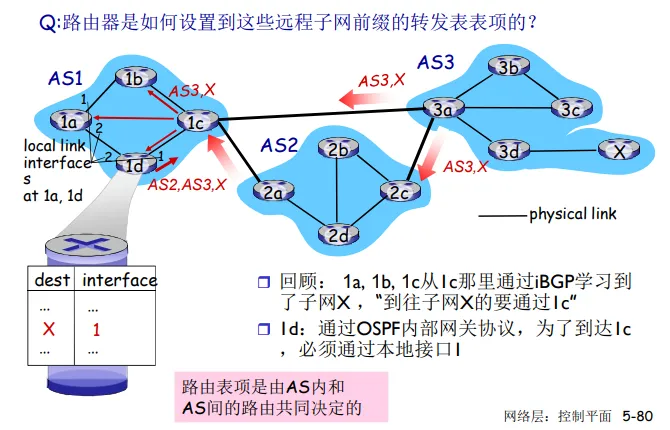

BGP，OSPF，转发表表项

BGP 路径选择

• 路由器可能获得一个网络前缀的多个路径，路由器必须进行路径的选择，路由选择可以基于：
  1. 本地偏好值属性: 偏好策略决定
  2. 最短 AS-PATH: AS 的跳数
  3. 最近的 NEXT-HOP 路由器: 热土豆路由
  4. 附加的判据: 使用 BGP 标示
• 一个前缀对应着多种路径，采用消除规则直到留下一条路径

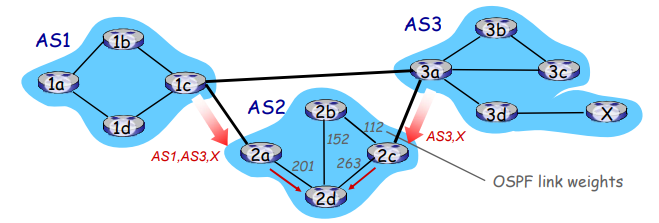

• 2d 通过 iBGP 获知，它可以通过 2a 或者 2c 到达 X
• 热土豆策略：选择具备最小内部区域代价的网关作为往 X 的出口（如：2d 选择 2a，即使往 X 可能有比较多的 AS 跳数）：不要操心域间的代价！

热土豆策略：最小内部区域代价

BGP: 通过路径通告执行策略

假设一个 ISP 只想 路由流量 到/去往它的客户网络 (不想承载其他 ISPs 之间的流量，即不通告：不是去往我的客户，也不是来自我的客户)

• A 向 B 和 C 通告路径 Aw
• B 选择不向 C 通告 BAw：
  • B 从 CBAw 的路由上无法获得收益，因为 C,A,w 都不是 B 的客户
  • C 从而无法获知 CBAw 路径的存在：每个 ISP 感知到的网络和真实不一致
• C 可能会通过 CAw（而不是使用 B）最终路由到 w

• A,B,C 是 提供商网络：
• X,W,Y 是桩网络（stub networks）或者叫端网络（ppt：客户网络）
• X 是双重接入的，多宿桩网络，接入了 2 个网络
• 策略强制让 X:
  • X 不想路由 从 B 通过 X 到 C 的分组
  • 因而 X 就不通告给 B，它实际上可以路由到 C

为什么内部网关协议和外部网关协议如此不同?

策略:

• Inter-AS: 管理员需要控制通信路径，谁在使用它的网络进行数据传输
• Intra-AS: 一个管理者，所以无需策略
  • AS 内部的各子网的主机尽可能地利用资源进行快速路由

规模:

• AS 间路由必须考虑规模问题，以便支持全网的数据转发
• AS 内部路由规模不是一个大的问题
  • 如果 AS 太大，可将此 AS 分成小的 AS；规模可控
  • AS 之间只不过多了一个点而已
  • 或者 AS 内部路由支持层次性，层次性路由节约了表空间，降低了更新的数据流量

性能:

• Intra-AS: 关注性能
• Inter-AS: 策略可能比性能更重要

4 SDN 控制平面

4.1 SDN

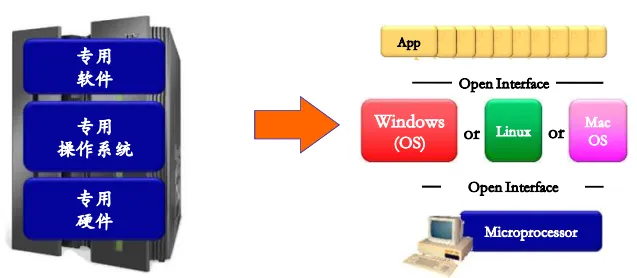

• 互联网络网络层：历史上都是通过分布式、每个路由器的实现
  • 单个路由器包含了：交换设备硬件、私有路由器 OS 和其上运行的互联网标准协议（IP, RIP, IS-IS, OSPF, BGP）的私有实现
  • 需要不同的中间盒来实现不同网络层功能：防火墙，负载均衡设备和 NAT …

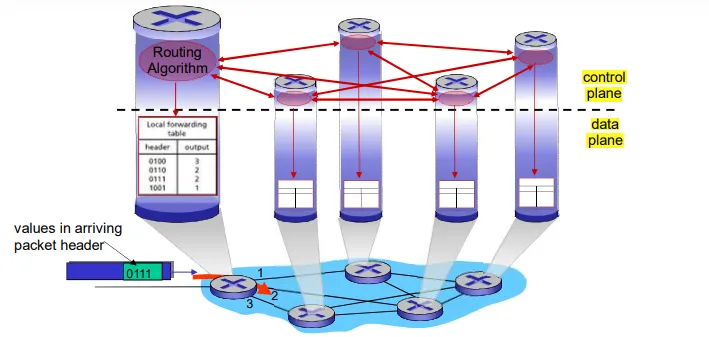

传统方式：每-路由器控制平面

• 在每一个路由器中的单独路由器算法元件，在控制平面进行交互

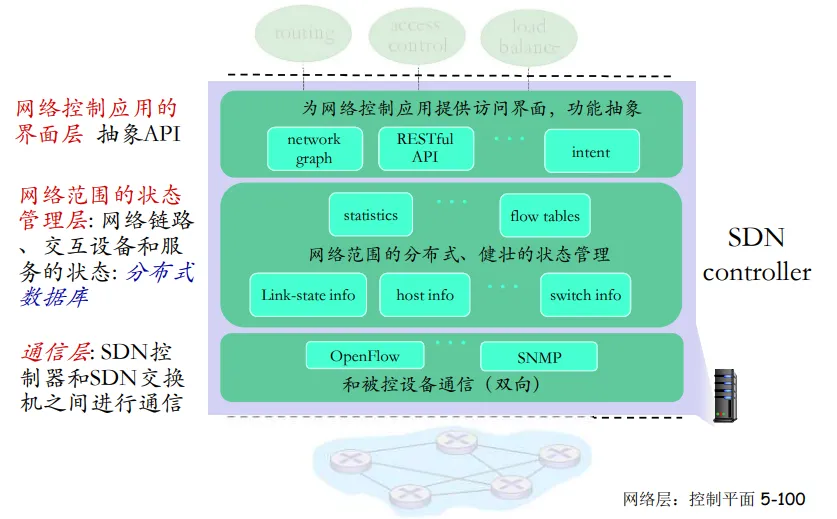

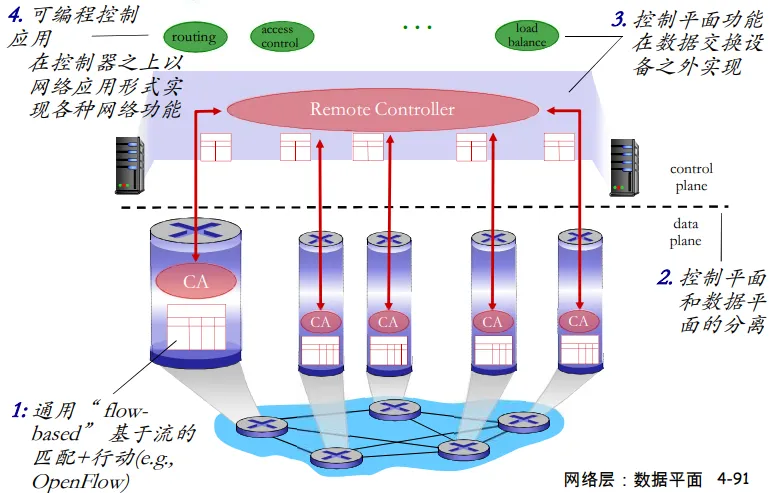

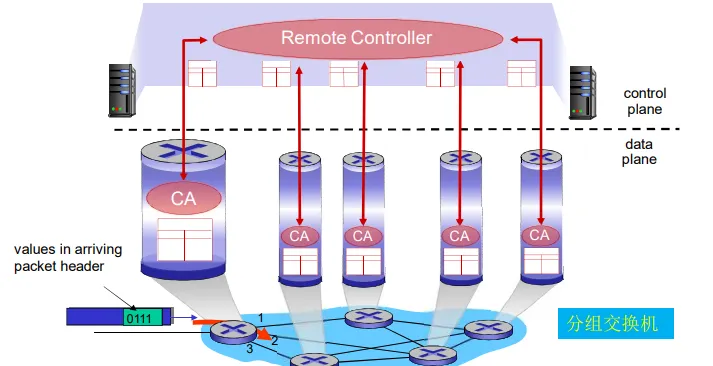

SDN方式：逻辑上集中的控制平面

一个不同的（通常是远程的）控制器与本地控制代理（CAs）交互 远程控制器负责计算，在路由器上安装转发表

类比: 主框架到 PC 的演变

垂直集成：封闭，私有，创新缓慢，产业规模小 -> 水平集成：开放接口，快速创新，产业巨大

4.2 流量工程：传统路由实现比较困难

Q: 网管如果需要 u 到 z 的流量走 uvwz，x 到 z 的流量走 xwyz，怎么办？ A: 需要定义链路的代价，流量路由算法以此运算（IP 路由面向目标，无法操作）（或者需要新的路由算法）!

Q: 如果网管需要将 u 到 z 的流量分成 2 路：uvwz 和 uxyz (负载均衡)，怎么办? A: 无法完成（在原有体系下只有使用新的路由选择算法，而在全网部署新的路由算法是个大的事情）

Q: 如果需要 w 对蓝色的和红色的流量采用不同的路由，怎么办？ A: 无法操作（基于目标的转发，采用 LS, DV 路由）

SDN 特点：

4.2 SDN 架构

数据平面交换机：

• 快速，简单，商业化交换设备
  • 采用硬件实现通用转发功能
• 流表被控制器计算和安装
• 基于南向 API（例如 OpenFlow），SDN 控制器访问基于流的交换机
  • 定义了哪些可以被控制哪些不能
• 也定义了和控制器的协议（e.g., OpenFlow）

SDN 控制器 (网络OS):

• 维护网络状态信息
• 通过上面的北向 API 和网络控制应用交互
• 通过下面的南向 API 和网络交换机交互
• 逻辑上集中，但是在实现上通常由于性能、可扩展性、容错性以及鲁棒性采用分布式方法

网络控制应用:

• 控制的大脑：采用下层提供的服务（SDN 控制器提供的 API），实现网络功能
  • 路由器 交换机
  • 接入控制 防火墙
  • 负载均衡
  • 其他功能
• 非绑定：可以被第三方提供，与控制器厂商以通常上不同，与分组交换机厂商也可以不同

SDN 控制器里的元件：

4.3 OpenFlow 协议

• 控制器和 SDN 交换机交互的协议
• 通过南向接口
• 采用 TCP 来交换报文
  • 加密可选
• 3 种 OpenFlow 报文类型
  • 控制器 - 交换机
  • 异步（交换机 - 控制器）
  • 对称 (misc)

一些关键的控制器到交换机的报文（往下走）：

• 特性：控制器查询交换机特性，交换机应答
• 配置：交换机查询/设置交换机的配置参数
• 修改状态：增加删除修改 OpenFlow 表中的流表
• packet-out：控制器可以将分组通过特定的端口发出

一些关键的交换机到控制器的报文（往上走）：

• 分组进入: 将分组（和它的控制）传给控制器，见来自控制器的 packet-out 报文
• 流移除: 在交换机上删除流表项
• 端口状态: 通告控制器端口的变化

幸运的是，网络管理员不需要直接通过创建/发送流表来编程交换机，而是采用在控制器上的更高等级抽象

控制/数据平面交互的例子：

1. S1，经历了链路失效，采用 OpenFlow 报文通告控制器: 端口状态报文
2. SDN 控制器接收 OpenFlow 报文，更新链路状态信息
3. Dijkstra 路由算法应用被调用（前面注册过这个状态变化消息）
4. Dijkstra 路由算法访问控制器中的网络拓扑信息，链路状态信息计算新路由
5. 链路状态路由 app 和 SDN 控制器中流表计算元件交互，计算出新的所需流表
6. 控制器采用 OpenFlow 在交换机上安装新的需要更新的流表

4.2 SDN 控制器

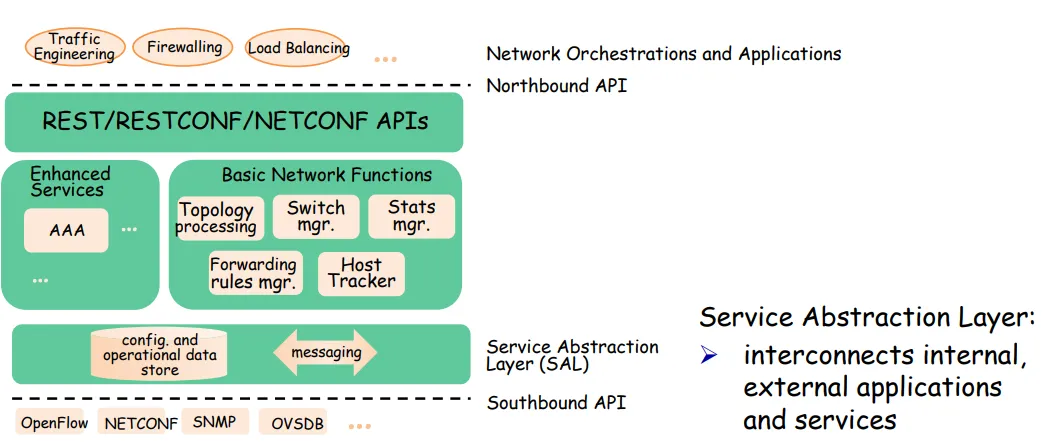

• OpenDaylight (ODL) 控制器

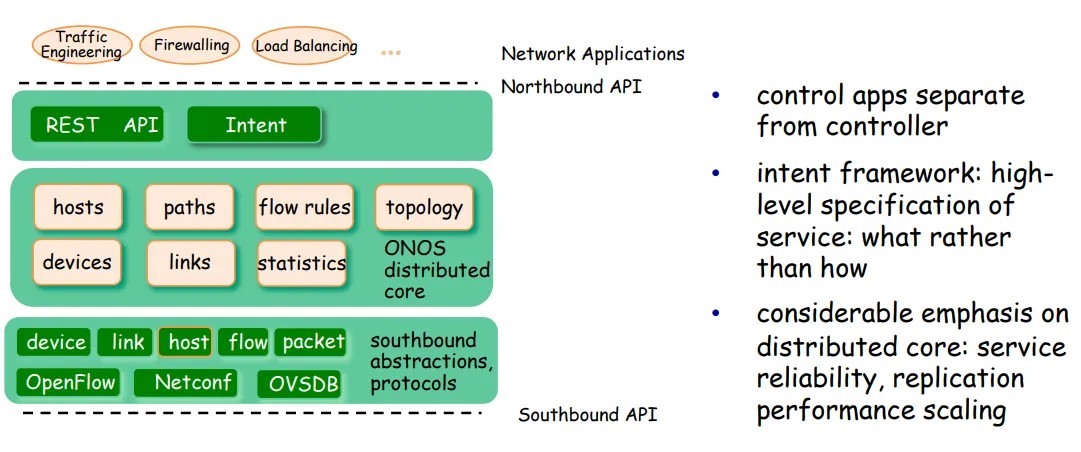

• ONOS 控制器

4.3 SDN 面临的挑战

• 强化控制平面：可信、可靠、性能可扩展性、安全的分布式系统
  • 对于失效的鲁棒性： 利用控制平面可靠分布式系统的强大理论
  • 可信任，安全：从开始就进行铸造
• 网络、协议满足特殊任务的需求
  • e.g., 实时性，超高可靠性、超高安全性
• 互联网络范围内的扩展性
  • 而不是仅仅在一个 AS 的内部部署，全网部署

SDN 与传统网络协议的未来

• SDN 计算与路由器计算转发表对比：
  • 仅仅是逻辑集中计算与协议计算的一个例子
• 可以设想基于 SDN 计算的拥塞控制：
  • 控制器根据路由器报告的（发给控制器的）拥塞水平来设定发送方速率

网络功能的实现（SDN 与协议）将如何演变？

5 ICMP

ICMP（Internet Control Message Protocol）互联网控制信息协议

5.1 ICMP 的基本概念与定位

• 主要功能：ICMP 是由主机、路由器使用的协议，主要用于在网络层传达控制信息

• 两大核心应用场景：

  1. 错误报告：当网络出现问题时（例如主机不可达、网络不可达、端口或协议不可达等），向源主机报告错误。
  2. Echo 请求和回复：用于测试网络连通性，最典型的应用就是我们常用的 ping 命令。

• 在协议栈中的位置：

  • ICMP 在逻辑上属于网络层协议。
  • 但从封装结构上看，它是在 IP 协议之上的。也就是说，ICMP 消息是作为数据被封装在 IP 数据报（IP Datagram）的有效载荷中进行传输的。

• ICMP 报文结构：类型、代码加上导致错误的 IP 数据报的前 8 个字节

Type	Code	description
0	0	echo reply (ping)
3	0	dest. network unreachable
3	1	dest host unreachable
3	2	dest protocol unreachable
3	3	dest port unreachable
3	6	dest network unknown
3	7	dest host unknown
4	0	source quench (congestion control - not used)
8	0	echo request (ping)
9	0	route advertisement
10	0	router discovery
11	0	TTL expired
12	0	bad IP header

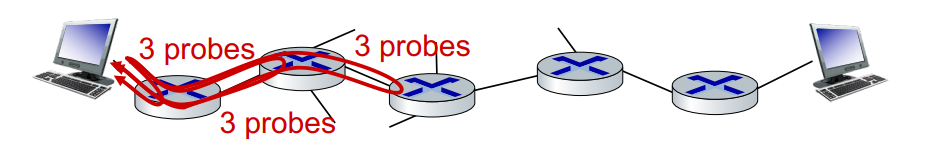

5.2 路由追踪与 ICMP

• 源向目的地发送多组 UDP 报文段
  • 第 1 组 TTL = 1，第 2 组 TTL = 2，依此类推
• 第 n 组中的数据报到达第 n 个路由器：
  • 路由器丢弃数据报并向源发送 ICMP 报文（类型 11，代码 0）
  • ICMP 报文可能包含路由器名称及 IP 地址
• 当 ICMP 报文到达源时：记录往返时间 (RTTs)

停止条件：

• UDP 报文段最终到达目的主机
• 目的地返回 ICMP “端口不可达” 报文（类型 3，代码 3）
• 源停止发送

6 网络管理和 SNMP

6.1 网络管理的基本概念

• 自治系统（“网络”）：成千上万相互交互的硬件/软件组件。
• 其他需要监控、配置、控制的复杂系统：喷气式飞机、核电站、其他

“网络管理包括硬件、软件和人员要素的部署、集成和协调，以监视、测试、轮询、配置、分析、评估和控制网络和要素资源，以合理的成本满足实时、操作性能和服务质量要求。”

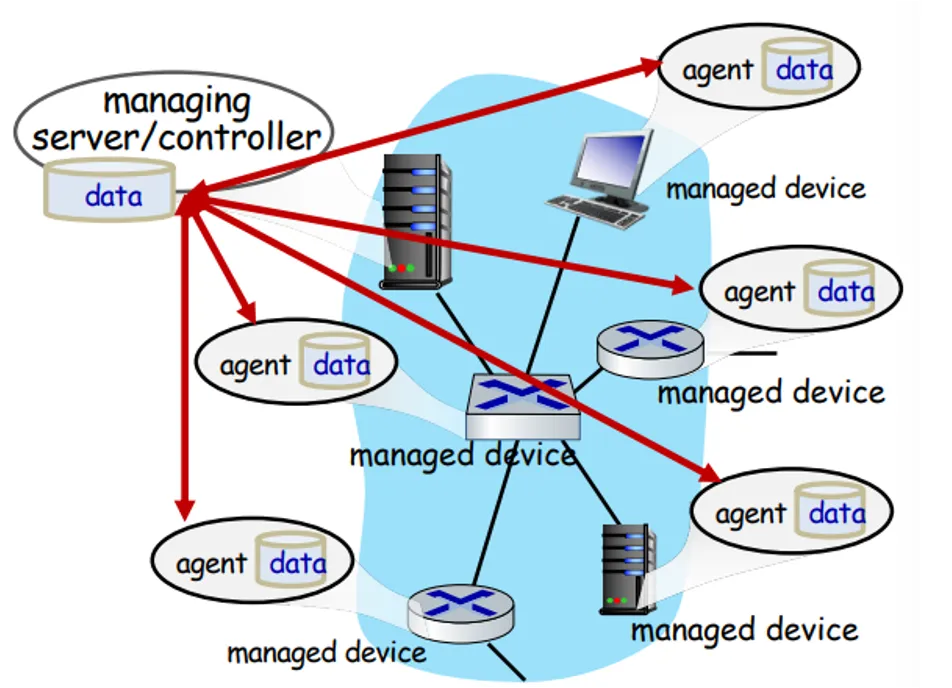

网络管理的组件

• 管理服务器:
  • 应用程序，通常由网络管理员参与控制回路
• 被管设备:
  • 具有可管理、可配置硬件和软件组件的设备
• 网络管理协议: .
  • 管理服务器用于查询、配置、管理设备的协议
  • 设备用于向管理服务器报告数据和事件的协议
• 数据:
  • 设备 “状态”：配置数据、运行数据、设备统计信息

网络运营商的管理方法

• CLI (Command Line Interface):
  • 运营商直接向单个设备下发指令（输入、脚本）（例如，通过ssh）
• SNMP/MIB:
  • 运营商使用简单网络管理协议（SNMP）查询/设置设备数据（MIB）
• NETCONF/YANG:
  • 更抽象、全网范围、整体性
  • 强调多设备配置管理

6.2 SNMP 协议

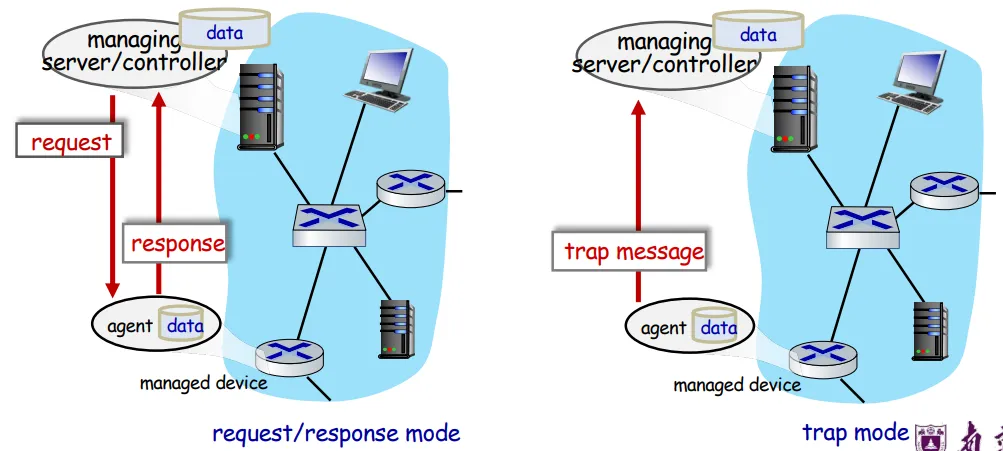

传递 MIB 信息和命令的两种方式：

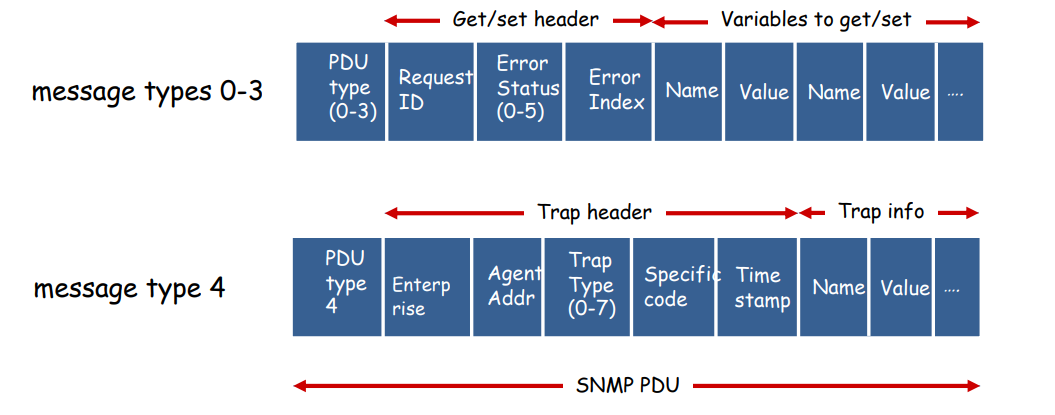

Message types (消息类型):

消息类型	功能
GetRequestGetNextRequestGetBulkRequest	管理器到代理：“给我数据”（数据实例、列表中的下一个数据、数据块）
SetRequest	管理器到代理：设置MIB值
Response	代理到管理器：值，对请求的响应
Trap	代理到管理器：通知管理器发生异常事件

管理信息库 (MIB)

• 管理设备的运行（和部分配置）数据
• 收集到设备 MIB 模块中
• 管理信息结构（SMI）：数据定义语言
• UDP 协议的 MIB 变量示例:

Object ID	Name	Type	Comments
1.3.6.1.2.1.7.1	UDPInDatagrams	32-bit counter	total # datagrams delivered
1.3.6.1.2.1.7.2	UDPNoPorts	32-bit counter	# undeliverable datagrams (no application at port)
1.3.6.1.2.1.7.3	UDPErrors	32-bit counter	# undeliverable datagrams (all other reasons)
1.3.6.1.2.1.7.4	UDPOutDatagrams	32-bit counter	total # datagrams sent
1.3.6.1.2.1.7.5	udpTable	SEQUENCE	one entry for each port currently in use

6.3 NETCONF

• 目标：在全网范围内主动管理/配置设备
• 在管理服务器和被管理网络设备之间进行操作 * 操作：检索、设置、修改、激活配置 * 跨多个设备的原子提交操作 * 查询运行数据和统计信息 * 订阅设备的通知
• 远程过程调用（RPC）范式 * NETCONF 协议消息以 XML 编码 * 通过安全、可靠的传输（例如，TLS）协议交换

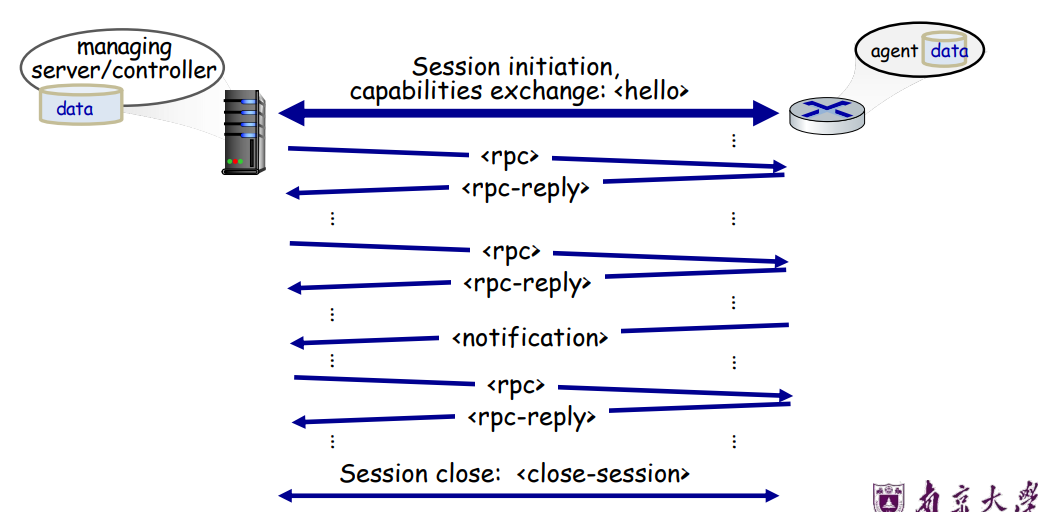

NETCONF 初始化、交换、关闭

选定的 NETCONF 操作

NETCONF 操作	描述
<get-config>	检索给定配置的全部或部分。一个设备可能有多个配置。
<get>	检索配置状态和运行状态数据的全部或部分。
<edit-config>	更改被管设备上指定的（可能是正在运行的）配置。被管设备的 <rpc-reply> 包含 <ok> 或带回滚的 <rpc-error>。
<lock>, <unlock>	锁定（解锁）被管设备上的配置数据存储（以阻止来自其他来源的 NETCONF、SNMP 或 CLI 命令）。
<create-subscription>, <notification>	启用来自被管设备的事件通知订阅

NETCONF RPC 消息样例

<?xml version="1.0" encoding="UTF-8"?>
<rpc message-id="101"> <!-- note message id -->
  <edit-config>
    <target>
      <running/> <!-- change the running configuration -->
    </target>
    <config>
      <top xmlns="http://example.com/schema/1.2/config">
        <interface>
          <name>Ethernet0/0</name> <!-- change MTU of Ethernet 0/0 interface to 1500 -->
          <mtu>1500</mtu>
        </interface>
      </top>
    </config>
  </edit-config>
</rpc>

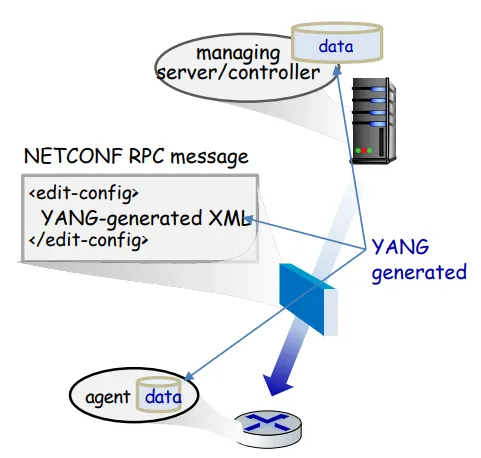

6.4 YANG

• 用于指定NETCONF网络管理数据的结构、语法、语义的数据建模语言
  • 具有内置数据类型，类似于 SMI
• 描述设备功能的 XML 文档可以从 YANG 描述生成
• 可以表达数据之间的约束，这些约束必须由有效的 NETCONF 配置满足
• 确保 NETCONF 配置满足正确性、一致性约束
